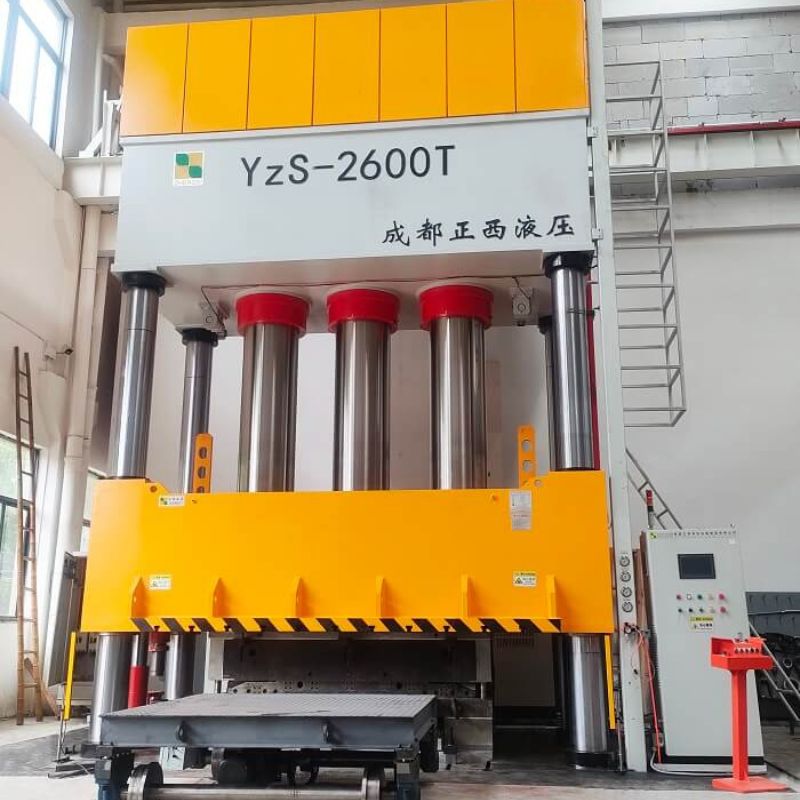

เครื่องกดแบบยืดลึก2600ตันพร้อมโต๊ะทำงานเคลื่อนที่

ตัวหลัก

การออกแบบเครื่องจักรทั้งเครื่องใช้การออกแบบการเพิ่มประสิทธิภาพโดยคอมพิวเตอร์และการวิเคราะห์ด้วยองค์ประกอบไฟไนต์ อุปกรณ์มีความแข็งและความแข็งแกร่งที่ดีและรูปลักษณ์ที่สวยงาม ชิ้นส่วนที่เชื่อมทั้งหมดของตัวเครื่องเชื่อมด้วยแผ่นเหล็ก Q345B คุณภาพสูง ซึ่งเชื่อมด้วยคาร์บอนไดออกไซด์เพื่อให้มั่นใจในคุณภาพการเชื่อม

คานบน คานล่าง แถบเลื่อน และคานด้านข้างเชื่อมด้วยแผ่นเหล็กทั้งหมด ยืนยันว่ารอยเชื่อมไม่มีฟองอากาศและรอยแตกร้าวจากการเชื่อม หลอมหลังการเชื่อมเพื่อขจัดแรงกดในการเชื่อม

บล็อกเลื่อนนั้นถูกนำทางโดยรางนำทางแบบสี่มุมและแปดเหลี่ยม และแท่งคอลัมน์นั้นเป็นการตีขึ้นรูป 45 # ซึ่งได้รับการทำให้เป็นมาตรฐาน พื้นผิวสัมผัสระหว่างรางนำและบล็อกเลื่อนทำจากวัสดุทองแดง ซึ่งมีความต้านทานการสึกหรอดี อายุการใช้งานยาวนาน และความแม่นยำในการปรับสูง และบล็อกเลื่อนทำงานได้อย่างราบรื่นโดยไม่เกิดความกระวนกระวายใจ

ส่วนของตัวหลัก

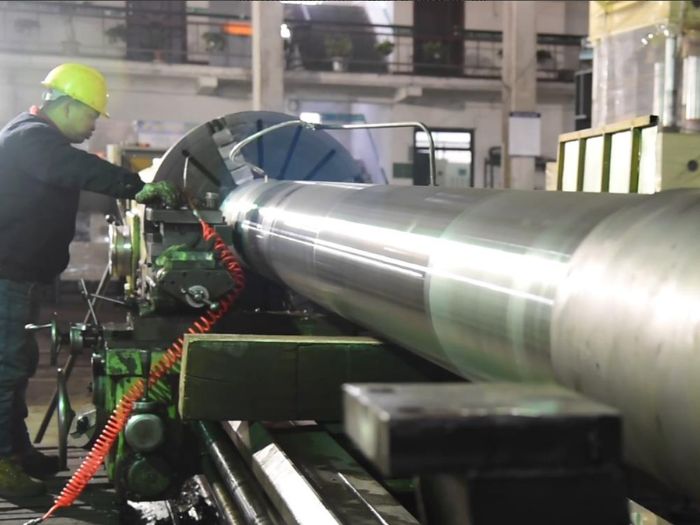

เสา

คอลัมน์นำทาง (เสา) ทำจากเหล็กตีขึ้นรูปร้อน C45 บูชไกด์ทำจากทองแดง และระบบสไลด์ไกด์เป็นระบบไกด์กิ๊บ 8 จุดพร้อมเส้นตรงฟอสฟอรัสบรอนซ์แบบถอดเปลี่ยนได้

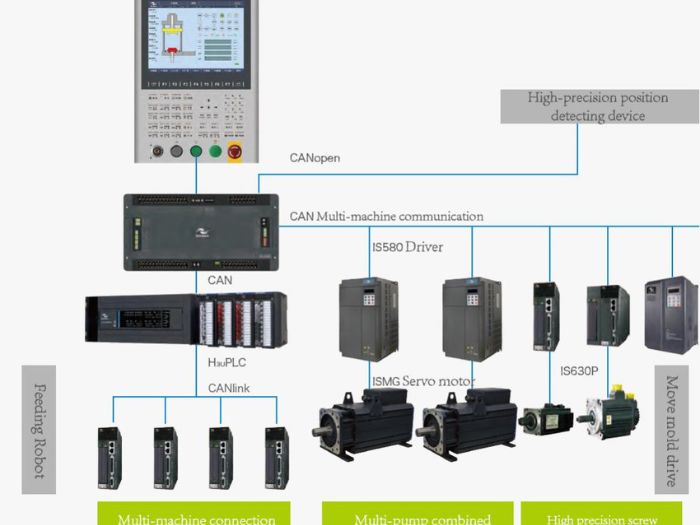

ระบบเซอร์โว

เมื่อเปรียบเทียบกับระบบปั๊มแปรผันแบบดั้งเดิม ระบบปั๊มน้ำมันเซอร์โวได้รวมคุณลักษณะการควบคุมความเร็วแบบไม่มีขั้นตอนที่รวดเร็วของเซอร์โวมอเตอร์และลักษณะแรงดันน้ำมันที่ควบคุมด้วยตนเองของปั๊มน้ำมันไฮดรอลิก ซึ่งได้นำศักยภาพในการประหยัดพลังงานมหาศาล อัตราการประหยัดพลังงานสามารถเข้าถึง 30%-80%

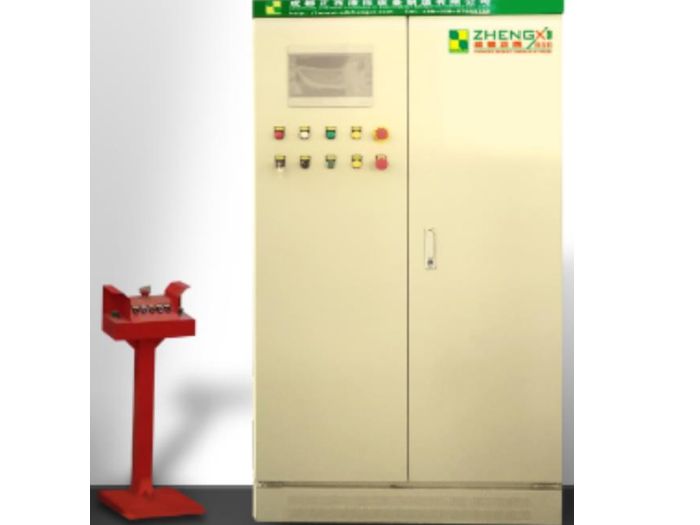

ระบบควบคุมไฟฟ้า

ระบบไฟฟ้าประกอบด้วยวงจรกำลังและวงจรควบคุม วงจรไฟฟ้าคือ AC320-500V, 50-60HZ, TN-S ซึ่งมีหน้าที่ในการสตาร์ท หยุด และปกป้องมอเตอร์ปั้มน้ำมัน ระบบวงจรควบคุมใช้คอนโทรลเลอร์แบบตั้งโปรแกรมได้ PLC รวมกับตัวควบคุมหลักจากหน้าจอสัมผัส เพื่อให้บรรลุวงจรการดำเนินการของกระบวนการต่างๆของเครื่องมือกล

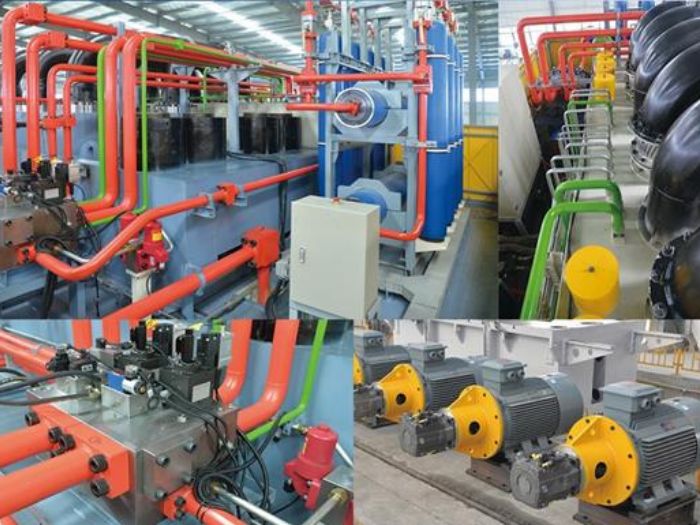

ระบบไฮดรอลิก

ถังน้ำมันด้านบนจัดเรียงไว้ที่ด้านหลังของคานขวางด้านบน และใช้เพื่อควบคุมการเคลื่อนที่ของแถบเลื่อน จัดวางฝาครอบหน้าต่างทำความสะอาดถังน้ำมันไว้ที่ด้านข้างของถังน้ำมัน ชุดมอเตอร์ปั้มน้ำมันและบล็อกวาล์วควบคุมไฮดรอลิกถูกจัดเรียงอย่างเป็นระเบียบบนพื้นผิวด้านบนของถังน้ำมัน ท่อไฮโดรลิกและท่อร้อยสายไฟ (ร่อง) ถูกจัดเรียงอย่างเรียบร้อยและเป็นมาตรฐาน

ท่อน้ำมันไฮดรอลิกส่วนใหญ่เป็นท่อดึงเย็น ข้อต่อเป็นข้อต่อปลอกโลหะ และวงจรน้ำมันเส้นผ่านศูนย์กลางขนาดใหญ่เชื่อมต่อกันด้วยหน้าแปลน การเชื่อมต่อท่อควรใช้การเชื่อมต่อหน้าแปลนและการเชื่อมแบบชน ผลการเชื่อมดี แก้ปัญหาการรั่วไหลของน้ำมันที่เกิดจากการเชื่อมที่ไม่ดีได้อย่างมีประสิทธิภาพ

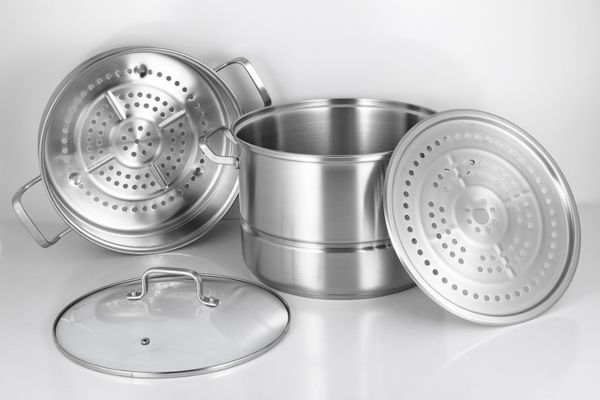

การประยุกต์ใช้เครื่องกดแบบยึดลึก

เครื่องกดแบบยืดลึกส่วนใหญ่เหมาะสำหรับกระบวนการชิ้นส่วนโลหะแผ่น เช่น การขึ้นรูปลึก การจีบ การขึ้นรูป การปั๊มขึ้นรูป การเจาะรู การแก้ไข และกระบวนการชิ้นส่วนโลหะแผ่นอื่น ๆ ส่วนใหญ่จะใช้สำหรับการยืดและการขึ้นรูปโลหะแผ่นอย่างรวดเร็ว

เครื่องปั๊มขึ้นรูปแบบยืดลึกได้รับการออกแบบเฟรมรูปตัว H ที่ประกอบเข้าด้วยกัน ซึ่งมีความแข็งแกร่งของระบบดีที่สุด มีความแม่นยำสูง อายุการใช้งานยาวนาน และเชื่อถือได้สูง ใช้สำหรับปั๊มชิ้นส่วนโลหะแผ่นและสามารถตอบสนองความต้องการในการผลิตได้ที่ 3 กะ/ วัน.

พารามิเตอร์การกดเครื่องยืดแบบเจาะลึก
